Автоматичне обладнання для виготовлення ПЕТ тари об'ємом від 50 мл до 2 літрів

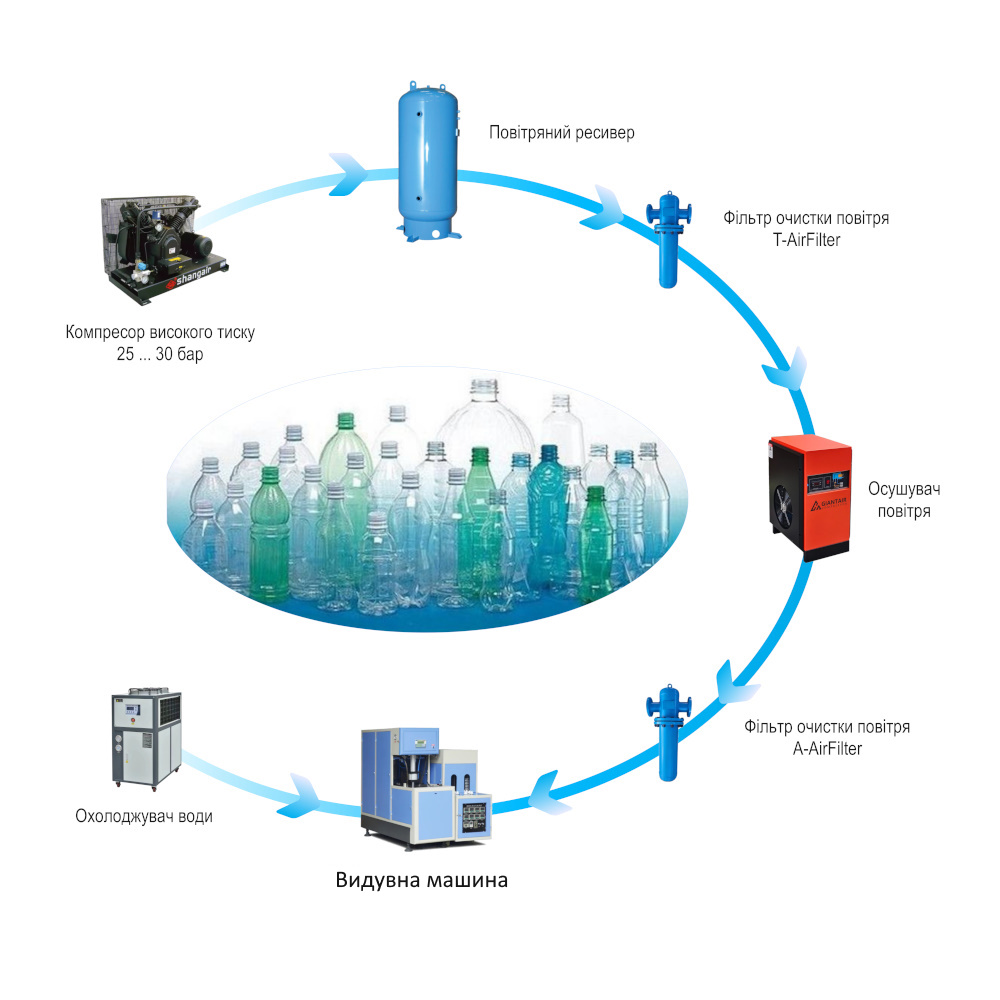

Типова схема підключення

Ми рекомендуємо використовувати мінімально необхідний перелік обладнання, який приведено на схемі, для якісного виготовлення ПЕТ тари, а саме: компресор високого тиску, резервуар для повітря, охолоджувач води, осушувач повітря, фільтри очистки повітря, напівавтоматична видувна машина.

Кожен елемент має своє функціональне призначення, і виключення будь-якого елемента із процесу виробництва може призвести до небажаних наслідків, таких як погіршення якості ПЕТ пляшки, виходу з ладу обладнання, та інших.

Розглянемо для чого потрібен кожен елемент та його функціональне призначення.

Компресор високого тиску 25 ... 30 бар (High Pressure Piston Air Compressor).

Компресор потрібен для створення тиску необхідного для видувної машини. Без цього елементу процес виготовлення ПЕТ тари – неможливий. Потужність компресора який забезпечує процес видування ПЕТ тари в промислових масштабах від 15 кВт/годину і більше.  В момент запуску електродвигуна компресора він генерує короткочасне пікове навантаження до 30 кВт, що призводить до короткочасного просідання напруги. Для уникнення подібного явища бажано обладнати компресор системою плавного запуску або частотним перетворювачем.

Зазвичай ми рекомендуємо використовувати поршневий компресор високого тиску, який може створити тиск до 30 бар, надійний і невибагливий в експлуатації та має при цьому невисоку ціну.

Повітряний ресивер (Air Tank).

Повітряний ресивер потрібен для забезпечення об’єму повітря необхідного для безперебійної роботи видувної машини.  Під час видування ПЕТ пляшки витрачається велика кількість зжатого повітря, тому повітряний ресивер з однієї сторони виконує функцію накопичувача повітря, а з іншої сторони забезпечує тиск повітря у необхідному діапазоні для видування ПЕТ пляшки. Чим більший об’єм Повітряного ресивера, тим рідше запускається компресор, тим більша економія електроенергії.

В ресивері повітря завжди знаходиться під тиском. Тиск то знижується до нижньої межі діапазону, то піднімається до верхньої межі діапазону, і за рахунок цього у повітряному ресивері утворюється конденсат води, який негативно впливає як на сам процес видування,   та і на внутрішню металеву поверхню повітряного ресивера утворюючи корозію. Для зменшення цього явища повітряний ресивер  бажано обладнати системою видалення конденсату води. Такі системи бувають механічні, або автоматичні з використанням електричних клапанів та системами їх керування.

Фільтр очистки повітря T-AirFilter.

Фільтр грубої очистки повітря необхідний для видалення елементів більше 1 мікрона. Видаляє елюенти,  які можуть потрапити у систему подачі повітря в результаті роботи компресора, та з повітряного ресивера.

Осушувач повітря (Air Dryer).

Осушувач повітря необхідний для видалення конденсату води з повітря. Оскільки пневматична система видувної машини дуже чутлива до конденсату води, який негативно впливає на процес видування, осушувач повітря – один із надважливих елементів правильної підготовки повітря. Виключення цього елементу з процесу виготовлення ПЕТ тари призведе до передчасного виходу з ладу пневматичної складової видувної машини, порушенню санітарних норм виготовлення ПЕТ тари, та втрати гарантії на обладнання.

Фільтр очистки повітря A-AirFilter.

Фільтр тонкої очистки повітря необхідний для видалення елементів більше 0.1 мікрона. Встановлюється після осушувача повітря.

Охолоджувач води (Chiller).

Охолоджувач води необхідний для охолодження прес-форми видувної машини та охолодження печі розігріву преформи.  Охолоджувач води забезпечує стабільну температуру охолодження необхідну для правильного розігріву преформи та рівномірного роздуву ПЕТ пляшки. Завдяки охолоджувачу води використовується замкнутий цикл і вода подається по колу, без її втрати. Ще одна функція, яку виконує охолоджувач води це розподілення рівномірності потоків води між видувною машиною та піччю розігріву преформи.

Автоматична видувна машина (Fully-Automatic Bottle Blowing Machine).

До складу автоматичної видувної машини входить: видувна машина та піч розігріву преформи.  Піч розігріву преформи забезпечує рівномірний розігрів преформи до температури яка необхідна для видування ПЕТ пляшки. Оскільки розігрів преформи здійснюється за допомогою інфрачервоних ламп, то для їх стабільної роботи потрібно стабільне електроживлення, а саме коливання напруги мають бути мінімальними. Для забезпечення стабільної напруги бажано встановити стабілізатори напруги.

Видувна машина роздуває попередньо розігріту преформу утворюючи з неї ПЕТ пляшку. Оскільки під час видування ПЕТ пляшки в пресформу подається повітря під високим тиском, то відключення в цей момент електроенергії призведе до небажаних наслідків, а саме можливого виходу з ладу обладнання та стрес для оператора видувної машини.   Для унеможливлення цього негативного явища бажано становити джерело безперебійного живлення на для видувної машини.
