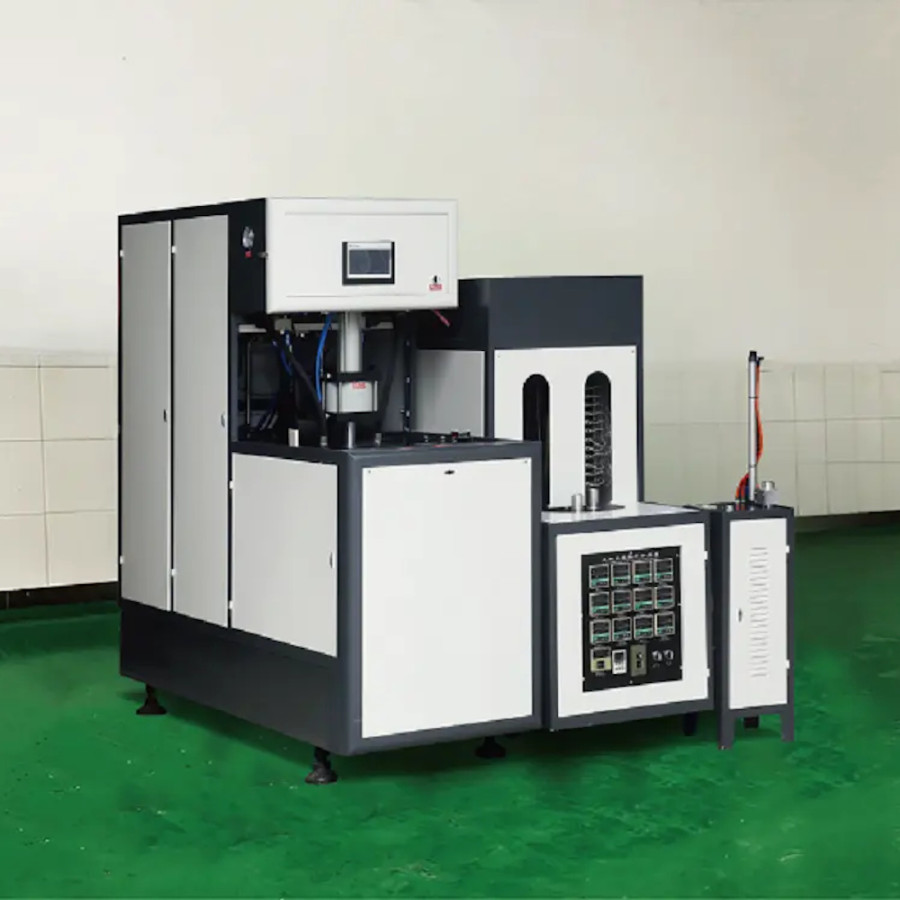

Універсальна напівавтоматична видувна машина, призначена для виготовлення ПЕТ пляшок об’ємом до 20 літрів, які можуть бути використані для розливу мінеральної газованої та негазованої води, пива, квасу, олії, побутової, автомобільної хімії.
В комплект входить:
– Піч розігріву преформи
– Напівавтоматична видувна машина
– Одна прес-форма для виготовлення ПЕТ пляшок.
– Запасні частини
Піч розігріву преформи призначена для рівномірного розігріву матеріалу преформи при мінімальній витраті електричної енергії, завдяки інфрачервоні лампам, що керуються розумними контролерами.
Напівавтоматична видувна машина призначення для роздування розігрітої преформи для виготовлення ПЕТ пляшки. Видувна машина завдяки компактній конструкції, може бути розміщена на не великий виробничої площі.
Рекомендований тиск видування 25-30 бар, дозволяє отримати відмінний розтяг матеріалу по всій площині прес-форми, пляшка виходить необхідної форми, товщина стінки виходить однаковою по всьому корпусу, повністю знімається проблема перекосу поверхні пляшки і неточностей у формуванні дна пляшки.
Видувна машина також може працювати при тиску 16 бар, як у більшості вітчизняних аналогів.
Для виготовлення обладнання використовуються компоненти наступних виробників:
| Назва | Виробник |
| PLC (Комп’ютер керування видувною машиною) | |
| Touch Screen (Сенсорна панель оператора) | |
| Cylinder (Видувні циліндри) | YONGCHENG |
| Operating valve (Електромагнітні клапани керування повітрям) | |
| Air source treatment component (Компоненти очищення повітря) | |
| Circuit Breaker, etc. (Автоматичні вимикачі та інші електричні компоненти) |
На напівавтоматичній видувній машині можна виготовляти ПЕТ пляшки різних форм та об’єму, змінюючи при цього прес-форми та встановивши необідні налаштування для розігріву ПЕТ преформи та видуву.
|
Програмований логічний контролер (PLC) із сенсорним дисплеєм, для зручності роботи, надає доступ до всіх ключових параметрів на одній сторінці. Завдяки широким функціональним можливостям PLC можна контролювати всі етапи видування ПЕТ пляшки та ефективно та швидко налаштовувати параметри роботи, щоб добитись максимальної якості ПЕТ виробу. За допомогою PLC контролеру можна налаштувати окремо режими роботи кожного циліндру, параметри видиву, передвидуву, відкриття та закриття прес-форми, подачу повітря для кожного електромагнітного клапану. |
Завдяки конструкції замка прес-форма після змикання надійно утримується при тиску 30 бар, що дозволяє отримувати ПЕТ пляшку високої якості. Система змикання прес-форм також оснащена сенсорними датчиками, що роблять процес видування ПЕТ пляшок максимально безпечним, змикання прес-форми більш точним, а час на змикання та розмикання прес-форми меншим. Пневматичний циліндр, який забезпечує змикання та розмикання прес-форми оснащений демпферами для забезпечення кращої плавності ходу. |
|
В описі вказана розрахункова продуктивність напівавтоматичної видувної машини. Фактична продуктивність може відрізнятись, і в кожному випадку є індивідуальною та залежить від багатьох факторів, а саме: ваги преформи, якості преформи, об’єму видуваємої ПЕТ тари, кваліфікації та досвіду оператора, та багатьох інших факторів.
Немає питань про даний товар, станьте першим і задайте своє питання.
Додатково обладнання для виготовлення ПЕТ тари може включати:
- Компресор високого тиску.
- Охолоджувач води (Chiller).
- Осушувач повітря.
- Ресивери повітря.
- Фільтри очистки повітря.
- Транспортери.
- Системи автоматичної подачі преформи в піч розігріву.
- Системи автоматичного скидання ПЕТ пляшки з видувної машини.
Типова схема підключення
Ми рекомендуємо використовувати мінімально необхідний перелік обладнання, який приведено на схемі, для якісного виготовлення ПЕТ тари, а саме: компресор високого тиску, резервуар для повітря, охолоджувач води, осушувач повітря, фільтри очистки повітря, напівавтоматична видувна машина.
Кожен елемент має своє функціональне призначення, і виключення будь-якого елемента із процесу виробництва може призвести до небажаних наслідків, таких як погіршення якості ПЕТ пляшки, виходу з ладу обладнання, та інших.
Розглянемо для чого потрібен кожен елемент та його функціональне призначення.
Компресор високого тиску 25 ... 30 бар (High Pressure Piston Air Compressor).
Компресор потрібен для створення тиску необхідного для видувної машини. Без цього елементу процес виготовлення ПЕТ тари – неможливий. Потужність компресора який забезпечує процес видування ПЕТ тари в промислових масштабах від 15 кВт/годину і більше. В момент запуску електродвигуна компресора він генерує короткочасне пікове навантаження до 30 кВт, що призводить до короткочасного просідання напруги. Для уникнення подібного явища бажано обладнати компресор системою плавного запуску або частотним перетворювачем.
Зазвичай ми рекомендуємо використовувати поршневий компресор високого тиску, який може створити тиск до 30 бар, надійний і невибагливий в експлуатації та має при цьому невисоку ціну.
Повітряний ресивер (Air Tank).
Повітряний ресивер потрібен для забезпечення об’єму повітря необхідного для безперебійної роботи видувної машини. Під час видування ПЕТ пляшки витрачається велика кількість зжатого повітря, тому повітряний ресивер з однієї сторони виконує функцію накопичувача повітря, а з іншої сторони забезпечує тиск повітря у необхідному діапазоні для видування ПЕТ пляшки. Чим більший об’єм Повітряного ресивера, тим рідше запускається компресор, тим більша економія електроенергії.
В ресивері повітря завжди знаходиться під тиском. Тиск то знижується до нижньої межі діапазону, то піднімається до верхньої межі діапазону, і за рахунок цього у повітряному ресивері утворюється конденсат води, який негативно впливає як на сам процес видування, та і на внутрішню металеву поверхню повітряного ресивера утворюючи корозію. Для зменшення цього явища повітряний ресивер бажано обладнати системою видалення конденсату води. Такі системи бувають механічні, або автоматичні з використанням електричних клапанів та системами їх керування.
Фільтр очистки повітря T-AirFilter.
Фільтр грубої очистки повітря необхідний для видалення елементів більше 1 мікрона. Видаляє елюенти, які можуть потрапити у систему подачі повітря в результаті роботи компресора, та з повітряного ресивера.
Осушувач повітря (Air Dryer).
Осушувач повітря необхідний для видалення конденсату води з повітря. Оскільки пневматична система видувної машини дуже чутлива до конденсату води, який негативно впливає на процес видування, осушувач повітря – один із надважливих елементів правильної підготовки повітря. Виключення цього елементу з процесу виготовлення ПЕТ тари призведе до передчасного виходу з ладу пневматичної складової видувної машини, порушенню санітарних норм виготовлення ПЕТ тари, та втрати гарантії на обладнання.
Фільтр очистки повітря A-AirFilter.
Фільтр тонкої очистки повітря необхідний для видалення елементів більше 0.1 мікрона. Встановлюється після осушувача повітря.
Охолоджувач води (Chiller).
Охолоджувач води необхідний для охолодження прес-форми видувної машини та охолодження печі розігріву преформи. Охолоджувач води забезпечує стабільну температуру охолодження необхідну для правильного розігріву преформи та рівномірного роздуву ПЕТ пляшки. Завдяки охолоджувачу води використовується замкнутий цикл і вода подається по колу, без її втрати. Ще одна функція, яку виконує охолоджувач води це розподілення рівномірності потоків води між видувною машиною та піччю розігріву преформи.
Напівавтоматична видувна машина (Semi-Automatic Bottle Blowing Machine).
До складу напівавтоматичної видувної машини входить: видувна машина та піч розігріву преформи. Піч розігріву преформи забезпечує рівномірний розігрів преформи до температури яка необхідна для видування ПЕТ пляшки. Оскільки розігрів преформи здійснюється за допомогою інфрачервоних ламп, то для їх стабільної роботи потрібно стабільне електроживлення, а саме коливання напруги мають бути мінімальними. Для забезпечення стабільної напруги бажано встановити стабілізатори напруги.
Видувна машина роздуває попередньо розігріту преформу утворюючи з неї ПЕТ пляшку. Оскільки під час видування ПЕТ пляшки в пресформу подається повітря під високим тиском, то відключення в цей момент електроенергії призведе до небажаних наслідків, а саме можливого виходу з ладу обладнання та стрес для оператора видувної машини. Для унеможливлення цього негативного явища бажано становити джерело безперебійного живлення на для видувної машини.
